ЭЛЕКТРОННАЯ
НАСОСНАЯ СТАНЦИЯ
Esybox MAX
ЭВОЛЮЦИЯ
ЛИНЕЙКИ ESYBOX
Модульная конструкция и встроенная система управления — ключевые преимущества итальянской насосной станции Esybox Max. Инновационные технологии и простота использования позволяют достичь высокой производительности при минимальном энергопотреблении. Esybox Max легко собирается и обслуживается благодаря модульным элементам, которые можно настроить для водоснабжения многоквартирных домов (более 14 этажей). Это идеальное решение для тех, кто ценит надёжность и удобство в эксплуатации.
Примеры применения насосной:
- для больницы (4 этажа, 100 кроватей)
- для отеля (6 этажей, 80 комнат)
- для жилого дома (10 этажей, 20 квартир)
Технические Характеристики ESYBOX MAX
| Производительность: | до 17,4 м³/ч (для одной станции) |
|---|---|
| Напор: | до 96 м |
| Температура жидкости: | +50°C |
| Максимальная температура окружающей среды: | +55°C |
| Максимальное давление на входе насоса: | 5 бар |
| Рабочее давление: | 12 бар / 1200 кПа |
| Класс защиты двигателя: | IP X5 |
| Класс изоляции двигателя: | F |
| Тип установки: | стационарная, в вертикальном положении |
| Однофазное питание: | 208-240 В 50/60 Гц |
| Трехфазное питание: | 380-480 В 50/60 Гц |
| Максимальная высота всасывания: | 4 м (с обратным клапаном) |
| Максимальный перепад давления: | 9,4 бар (85/120); 6,7 бар (60/120); 5,7 бар (45/120) |
| Диапазон постоянного давления: | 1-12 бар (3 бар по умолчанию) |
| Материал рабочего колеса: | технополимер со стальными компенсационными кольцами |
| Тип перекачиваемой жидкости: | чистая, не содержащая твердых или абразивных частиц, невязкая, неагрессивная, некристаллизующаяся и химически нейтральная |
| Производитель: | Dab |
| Расположение заводов: | Италия |
КАЖДЫЙ ШАГ, НОВОЕ РЕШЕНИЕ
КАЖДОЙ РЕШЕНИЕ, НОВОЕ ОТКРЫТИЕ
Esybox Max. на всех этапах — от проектирования до установки и утилизации — максимально отвечает потребностям разных пользователей. Инновационные и простые в использовании технологии делают её идеальным выбором, обеспечивая удобство и эффективность для всех.
ЛЕГКИЙ ВЫБОР
Креативный дизайн, очевидные преимущества. Благодаря модульным составляющим нужно всего несколько деталей, чтобы выбрать лучшую версию для проекта. Функциональный и компактный конструктив позволяет разместить станцию даже в ограниченных пространствах. Различные режимы, которые охватывают широкий диапазон рабочих характеристик и гарантируют 20% экономии энергии по сравнению с другими насосными станциями. Последнее, но не менее важное: низкий уровень шума делает выбор Esybox Max очевидным.
МЫ ЗАБОТИМСЯ О БУДУЩЕМ
Соответствуя потребностям каждого отдельного пользователя, Esybox Max учитывает потребности окружающей среды. Оптимизация логистики уменьшает количество транспортных перевозок и, следовательно, уменьшает количество выбросов CO2. Наружный корпус частично выполнен из переработанного пластика, позволяющего разумно использовать ресурсы нашей планеты. При производстве станции производитель гарантирует экономное потребление электроэнергии на 20%, что указывает на наше бережное отношение к окружающей среде.
ПРОСТОТА ТРАНСПОРТИРОВАНИЯ
Esybox Max занимает в 3 раза меньше места, чем другие насосные станции с похожей производительностью. Это облегчает организацию пространства на складе, обеспечивая постоянное наличие станции и позволяя значительно экономить эксплуатационные расходы и время.
Esybox Max доступен всегда! Сборка непосредственно на месте эксплуатации становится дополнительным преимуществом, которое обязательно оценят монтажные организации.
УПРОЩЕННОЕ ОБСЛУЖИВАНИЕ
Оперативный мониторинг и простота обслуживания: благодаря системам Dconnect и DAB cloud service, Вы можете удаленно предотвращать проблемы и действовать быстро, не выезжая на место установки. Кроме того, простота разборки и сборки позволяет быстро производить ремонт прямо на месте установки после обнаружения критических проблем, которые необходимо устранить.
ЛЕГКОСТЬ УПРАВЛЕНИЯ И УСТАНОВКИ
Благодаря компактным размерам и удобным ручкам, Esybox Max легок в транспортировке и прост в монтаже. стен и другие сложные маневры Сэкономьте время и ресурсы, выбрав компактное решение, гарантирующее более эффективные рабочие процессы.
БУДУЩЕЕ УЖЕ ЗДЕСЬ
Энергосбережение и комфорт - это дополнительные преимущества, которые повышают производительность и надежность Esybox Max. Используя программу DСonnect, можно проверять потребление энергии и наблюдать значительную экономическую выгоду в счете за электроэнергию.
Esybox Max: Сборка на Месте
Процесс сборки конечного продукта происходит непосредственно на месте установки, а не на заводе-производителе. Таким образом, станция изначально спроектирована с учетом всех возможных применений.
Dconnect
Оперативный мониторинг и простое обслуживание: благодаря системам DConnect и DAB Cloud Service вы можете удалённо предотвращать проблемы и быстро реагировать без необходимости выезда на объект. Более того, при обнаружении критических неисправностей лёгкость разборки и сборки позволяет оперативно выполнить ремонт прямо на месте установки.
Комплектующие Esybox Max
ESY I/O
Расширенный электронный модуль, позволяющий соединять Esybox Max с системой BMS (Building Management System) и другими. Оснащен 4 цифровыми входами, 1 аналоговым входом и 1 портом с протоколом Modbus RTU.

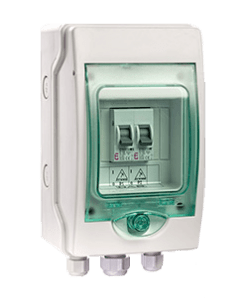

ШКАФ УПРАВЛЕНИЯ
Шафа електроуправління 2-ма або 3-ма насосами укомплектована магнітотермічними вимикачами для забезпечення живленням багатонасосних установок.
МОНТАЖНЫЙ КРОНШТЕЙН
Кронштейн для крепления шкафа управления к группе из 2-х или 3-х Esybox Max. Кронштейн состоит из стойки, болта и нижней опоры (все из стали).
Esydock MAX
Док-станция Esydock MAX – это модуль для быстрого и удобного монтажа насосов на месте эксплуатации. Он подключается к системе с помощью четырех разных режимов настройки гидравлического оборудования, а благодаря антивибрационным ножкам поддерживает высокий уровень бесшумности.
2 Esydock MAX
Док-станция используется для создания систем с двумя насосами. Исключительная производительность обеспечивает комбинированная работа двух установок Esybox MAX. Система сочетается с уменьшением размеров на 50% по сравнению с обычными насосными станциями с такой же производительностью.

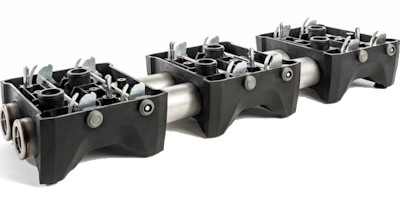

3 Esydock MAX
Док-станция для быстрого монтажа с тремя насосами E.SYBOX MAX и подключение к внешним коммуникациям. Модульная концепция реализована в абсолютно гибкой, высокопроизводительной насосной системе. Максимальные результаты с минимальными требованиями к месту и очень простым и удобным монтажом и установкой электронной насосной станции.

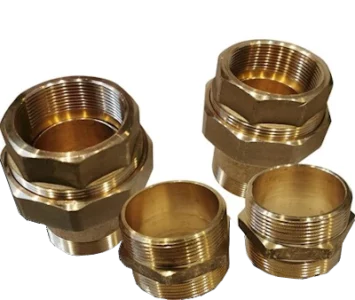

Соединительные фитинги JOINT KIT 2×2 EsyboxMAX
Комплект, состоящий из 2 штуцеров из трех частей, 2 ниппелей диаметром 2 дюйма для подсоединения напорного и всасывающего патрубков 2 x Esydocks для создания системы Esybox Max из 4 единиц.
Додаткові можливості Esybox Max
КОМПЛЕКСНОЕ РЕШЕНИЕ
С Esybox Max концепция встроенных компонентов насосных установок выходит на новый уровень. Каждый компонент станции можно совмещать для достижения наилучшего решения.
Часто Задаваемые Вопросы
Да, система Esybox Max имеет 2-литровый расширительный бак. Обратите внимание, что встроенный расширительный бак используется для устранения небольших утечек в системе, а не для обеспечения запаса воды по требованиям пользователя. Если это необходимо, всегда можно добавить в систему расширительный бак нужной емкости, подключив его к напорной трубе (а не к всасывающей). Позвоните нам (044) 227-3838 и мы обязательно проведем профессиональную консультацию к насосной установке.
Да, установка Esybox Max предназначена для работы с питьевой водой.
Итальянская насосная станция Esybox Max является продуктом OSA (On Site Assembly), поэтому процесс окончательной сборки продукта осуществляется непосредственно на месте, где он будет размещен, а не на заводе. Esybox Max задумывается на этапе проектирования с учетом всех возможных приложений. Коробка с установкой содержит все необходимое для сборки как многоцелевой инструмент, который можно использовать, например, для подсоединения насоса к Esydock или для откручивания крышки насоса.

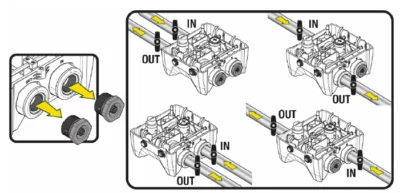

Возможны четыре типа гидравлических соединений, как показано на рисунке:

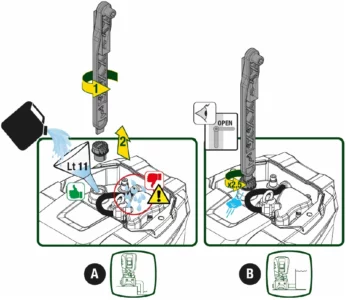

Это зависит от того, "под давлением воды" или "самовсасывающая" установка. В верхней установке головки откройте технический отсек и с помощью многоцелевого инструмента (или отвертки) снимите крышку заливной горловины и медленно наполните Esybox Max чистой водой (11 литров) медленно, чтобы воздух вышел. При установке под головку не нужно вручную наполнять систему, но необходимо частично открутить крышку заливной крышки во время первого запуска, чтобы выпустить воздух. После заполнения нужно полностью закрутить крышку.
- Произведите гидравлические и электрические подключения (без подачи питания)
- Заполните насос (см. предыдущие вопросы)
- Подача электроэнергии
- Подключитесь к насосу через приложение для выполнения дополнительной конфигурации
- Система включается и проверяет наличие воды в подаче. Если он обнаруживает плавный поток воды, заправляется насос и начинает работу по повышению давления.
В следующей таблице указаны комбинации клавиш, которые следует нажимать, чтобы войти в различные меню конфигурации Esybox Max:
Смотрите таблицу ниже:

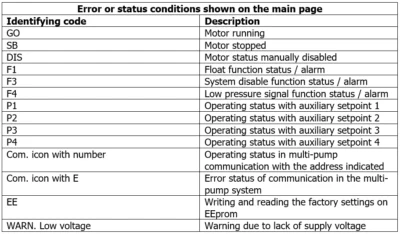

Таблица условий блокировки и сообщений о неисправностях.
Некоторые ошибки устраняются автоматически.
Таблица условий блокировки насоса:
Смотрите таблицу ниже:
