ЕЛЕКТРОННА
НАСОСНА СТАНЦІЯ
Esybox MAX
Інтегрована установка для підвищення тиску води у житлових,
громадських та торгових приміщеннях.
ЕВОЛЮЦІЯ
ЛІНІЙКИ ESYBOX
Модульна конструкція та інтегрована система управління є унікальними перевагами італійської насосної станції Esybox Max. Технологічні інновації стають простими, і кожен може досягти максимальної продуктивності за мінімального енергоспоживання. Esybox Max складається з модульних елементів, що дозволяє створювати різні конфігурації для забезпечення водопостачання у багатоповерхових будинках (понад 14 поверхів).
Приклади застосування насосної:
- для лікарні (4 поверха, 100 ліжок)
- для готелю (6 поверхів, 80 кімнат)
- для житлового будинку (10 поверхів, 20 квартир)
Технічні Характеристики ESYBOX MAX
| Продуктивність: | до 17,4 м3/год (для однієї станції) |
|---|---|
| Напір: | до 96 м |
| Температура рідини: | +50°C |
| Максимальна температура навколишнього середовища: | +55°C |
| Максимальний тиск на вході насоса: | 5 бар |
| Робочий тиск: | 12 бар / 1200 кПа |
| Клас захисту двигуна: | IP X5 |
| Клас ізоляції двигуна: | F |
| Тип монтажу: | стаціонарний, у вертикальному положенні |
| Однофазне живлення: | 208-240 В 50/60 Гц |
| Трифазне живлення: | 380-480 В 50/60 Гц |
| Максимальна висота всмоктування: | 4 м (з нижнім клапаном) |
| Максимальний перепад тиску: | 9,4 бар (85/120); 6,7 бар (60/120); 5,7 бар (45/120) |
| Діапазон постійного тиску: | 1-12 бар (3 бар за замовчуванням) |
| Матеріал робочого колеса: | технополімер зі сталевими компенсаційними кільцями |
| Тип рідини, що перекачується: | чиста, не забруднена твердими або абразивними речовинами, нев'язка, неагресивна, некристалізована та хімічно нейтральна |
| Виробник: | Dab |
| Розташування заводів: | Італія |
КОЖЕН КРОК, НОВЕ РІШЕННЯ
КОЖНЕ РІШЕННЯ, НОВЕ ВІДКРИТТЯ
ЛЕГКИЙ ВИБІР НАСОСНОЇ
Креативний дизайн, очевидні переваги. Завдяки модульним складовим, потрібно всього кілька деталей, щоб вибрати найкращу версію для проекту. Функціональна та компактна конструкція дозволяє розмістити станцію навіть у обмежених просторах. Різні режими, що охоплюють широкий діапазон робочих характеристик та гарантують 20% економії енергії, порівняно з іншими насосними станціями. Останнє, але не менш важливе: низький рівень шуму робить вибір насосної Esybox Max очевидним.
DAB ДБАЄ ПРО МАЙБУТНЄ
Відповідаючи потребам кожного окремого користувача, Esybox Max враховує потреби навколишнього середовища. Оптимізація логістики зменшує кількість транспортних перевезень та, отже, зменшує кількість викидів СО2. Зовнішній корпус частково виконаний із переробленого пластику, що дозволяє розумно використовувати ресурси нашої планети. При виробництві станції виробник гарантує економне споживання електроенергії на 20%, що вказує на наше дбайливе ставлення до навколишнього середовища.
ПРОСТОТА ТРАНСПОРТУВАННЯ
Esybox Max займає в 3 рази менше місця, ніж інші насосні станції зі схожою продуктивністю. Це полегшує організацію простору на складі, забезпечуючи постійну наявність станції та дозволяючи значно економити експлуатаційні витрати та час.
Esybox Max доступний завжди! Складання безпосередньо на місці експлуатації стає додатковою перевагою, без залучення монтажних організацій.
СПРОЩЕНЕ ОБСЛУГОВУВАННЯ
Оперативний моніторинг і простота обслуговування: завдяки системам Dconnect та DAB cloud service, надає змогу віддалено запобігати проблемам та діяти швидко, не виїжджаючи на місце встановлення. Крім того, простота розбирання і складання насосної дозволяє швидко виконувати ремонт прямо на місці установки після виявлення критичних проблем, які необхідно усунути. DAB завжди пропонує реальну користь бізнесу.
ЛЕГКІСТЬ УПРАВЛІННЯ ТА УСТАНОВКИ
Завдяки компактним розмірам та зручним ручкам, Esybox Max легкий у транспортуванні та простий у монтажі. Щоб доставити Esybox Max до місця монтажу, не потрібні крани, демонтаж стін та інші складні маневри. Заощаджуйте час та ресурси, вибравши компактне рішення, яке гарантує ефективніший робочий процес.
МАЙБУТНЄ ВЖЕ ТУТ
Енергозбереження та комфорт - це додаткові переваги, які підвищують продуктивність та надійність Esybox Max. Використовуючи програму DСonnect, можна перевіряти споживання енергії та спостерігати значну економічну вигоду в рахунку за електроенергію.
Esybox Max: Збір на Місці
Процес складання кінцевого продукту відбувається безпосередньо на місці установки, а не на заводі-виробнику. Таким чином, станцію спочатку спроектовано з урахуванням усіх можливих застосувань.
Dconnect
Оперативний моніторинг і просте обслуговування: завдяки системам dconnect і DAB cloud service, ви можете віддалено запобігати проблемам і діяти швидко, не виїжджаючи на місце установки. Більш того, після оперативного виявлення будь-яких критичних проблем, які необхідно усунути, легкість розбирання і складання дозволяє швидко провести ремонт прямо на місці установки.
Комплектуючі Esybox Max
ESY I/O
Розширений електронний модуль, який дозволяє з'єднувати Esybox Max із системою BMS (Building Management System) та іншими. Оснащений 4 цифровими входами, 1 аналоговим входом та 1 портом з протоколом Modbus RTU.
Шафа управління
Шафа електроуправління 2-ма або 3-ма насосами укомплектована магнітотермічними вимикачами для забезпечення живленням багатонасосних установок.
Монтажний кронштейн
Надійний кронштейн для монтажу шафи керування до групи з 2-х або 3-х насосів Esybox Max. Конструкція складається зі стійки, болта та нижньої опори, виготовлених зі сталі, що забезпечує довговічність і стійкість установки.
Esydock MAX
Док-станція Esydock MAX - це модуль для швидкого та зручного монтажу насосів на місці експлуатації. Він підключається до системи за допомогою чотирьох різних режимів налаштування гідравлічного обладнання, а завдяки антивібраційним ніжкам підтримує високий рівень безшумності.
2 Esydock MAX
Док-станція, що використовується для створення систем з двома насосами. Виняткова продуктивність, яку забезпечує комбінована робота двох установок Esybox MAX. Система поєднується зі зменшенням розмірів на 50% порівняно зі звичайними насосними станціями з такою ж продуктивністю.
3 Esydock MAX
Док-станція для швидкого монтажу з трьома насосами E.SYBOX MAX та підключення до зовнішніх комунікацій. Модульна концепція реалізована в абсолютно гнучкій, високопродуктивній системі. Максимальні результати з мінімальними вимогами до місця та надзвичайно простим та зручним монтажем та установкою електронної насосної станції.
З'єднувальні фітинги JOINT KIT 2×2 EsyboxMAX
Комплект, що складається з 2шт. штуцерів (з 3 частин) і 2 шт. 2″ ніпелів для підключення лінії подачі та всмоктування пари 2 Esybox MAX для створення груп насосних станцій Esybox MAX з 4 насосів.
Додаткові можливості Esybox Max
КОМПЛЕКСНЕ РІШЕННЯ
З Esybox Max концепція вбудованих компонентів виходить на новий рівень. Кожен компонент насосної станції можна поєднувати для досягнення найкращого рішення.
Часті Запитання
Так, система Esybox Max має 2-літровий розширювальний бак. Зверніть увагу, вбудований розширювальний бак використовується для усунення невеликих витоків у системі, а не для забезпечення запасу води на вимоги користувача. Якщо це необхідно, завжди можна додати до системи розширювальний бак потрібної ємності, підключивши його до напірної труби (а не до всмоктувальної). Зателефонуйте нам (044) 227-3838 і ми обов'язково проведемо консультацію до продукту для отримання всієї інформації.
Так, Esybox Max призначений для роботи з питною водою.
Esybox Max — це інноваційний продукт системи OSA (On Site Assembly), що забезпечує процес остаточної зборки насосної станції безпосередньо на місці встановлення. Такий підхід дозволяє адаптувати насосну до будь-яких потреб і умов використання.
На етапі проєктування Esybox Max враховує всі можливі застосування, що робить його універсальним рішенням для підвищення тиску води. У комплекті поставляється все необхідне для монтажу, включаючи багатофункціональний інструмент для приєднання насоса до Esydock або відкручування кришки.
Можливі чотири типи гідравлічних з’єднань, як показано на малюнку:
Процедура першого заповнення залежить від типу установки:
- "Під тиском води" (установка під головку)
- "Самовсмоктувальна" установка (установка над головкою)
1. Для самовсмоктувальної установки (над головкою):
- Відкрийте технічний відсік на верхній частині головки.
- Використовуючи багатоцільовий інструмент (або викрутку), зніміть кришку заливної горловини.
- Повільно наповнюйте Esybox Max чистою водою (обсяг приблизно 11 літрів).
- Наливайте воду поступово, щоб дозволити повітрю вийти з системи.
- Після повного наповнення закрийте кришку заливної горловини, переконавшись, що вона герметично закручена.
2. Для установки під головку (під тиском води):
- Ручне наповнення системи водою не потрібне.
- На першому етапі запуску частково відкрутіть кришку заливної горловини, щоб випустити повітря з системи.
- Коли повітря вийде, закрийте кришку заливної горловини щільно, щоб забезпечити герметичність.
Важливі рекомендації:
- Завжди використовуйте чисту воду для наповнення.
- Переконайтеся, що всі з'єднання системи герметичні після першого запуску.
- Якщо система не заповнена належним чином, це може спричинити несправності або пошкодження насосного обладнання.
Цей алгоритм забезпечить правильну роботу Esybox Max з самого початку.
- Виконайте гідравлічні та електричні підключення (без подачі живлення)
- Заповніть насос (див. попередні поширені запитання)
- Подача електроенергії
- Підключіться до Esybox Max через додаток, щоб виконати додаткову конфігурацію
- Система включається і перевіряє наявність води в подачі. Якщо він виявляє плавний потік води, насос заправляється та починає роботу з підвищення тиску.
У наведеній нижче таблиці вказано комбінації клавіш, які слід натискати, щоб увійти до різних меню конфігурації Esybox Max:
Дивіться таблицю нижче:

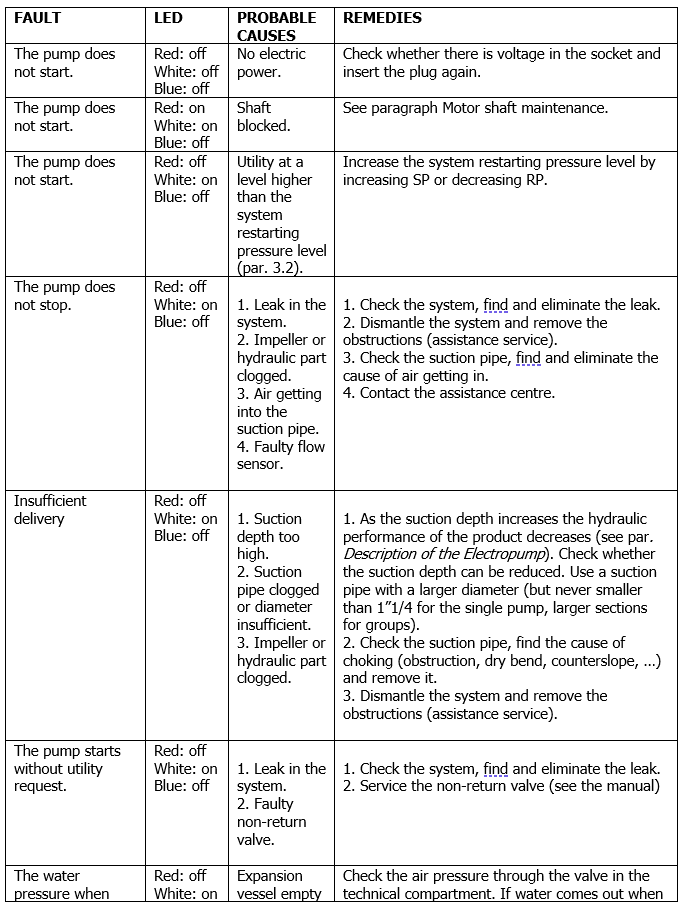

Таблиця умов блокування та повідомлень про несправності.
Деякі помилки усуваються автоматично.
Таблиця умов блокування насоса:
Дивіться таблицю нижче:
Технічна документація
